Descripción del Producto

1.Resumen:

El diodo láser de mariposa DFB de 1030 nm, 200 mW, 100 KHz es un diodo láser de paquete de mariposa DFB de ancho de línea estrecho y alta potencia, ampliamente utilizado como fuente de semilla para láseres de fibra o para mediciones espectrales de precisión.

2. Características:

• Alta potencia de salida de 200 mW;

• Por debajo de 100 kHz de ancho de línea estrecho;

• Fibra PM superior a 18 dB de alto PER;

• Paquete Mariposa de 14PIN;

• Bomba de calor termoeléctrica interna y fotodiodo de monitor;

• Alta confiabilidad probada en el campo.

Fiabilidad:Telcordia GR-468. RoHS

3. Aplicaciones:

• Fuente semilla para láseres;

• Espectroscopia;

• Detección óptica.

4. Calificaciones máximas absolutas

Parámetro	Símbolo	Mín.	Máx.	Unidad
LD Corriente inversa	IR	-	2	V
LD Corriente directa	SI	-	500	mamá
MPD voltaje inverso	VMPD	-	20	V
Tensión del refrigerador termoeléctrico	VTEC	-	4.8	V
Corriente termoeléctrica del refrigerador	ITEC	-	2.5	A
Temperatura de la caja operativa	TC	-45	70	℃
Temperatura de almacenamiento	TSTG	-40	85	℃
Humedad de almacenamiento	-	5	85	%RH
Descarga electrostática (ESD)	VESD	-	500	V
Temperatura de soldadura de plomo	PASO	-	260	℃
tiempo de soldadura de plomo	TIEMPO		10	segundo

5. Características electroópticas (temperatura del láser de 25 ℃):

Parámetro	Símbolo	Condición	Mín.	Tipo.	Máx.	Unidad
Longitud de onda central	λc	TL = 15 ~ 35 ℃ en sentido horario	1028	1030	1032	Nuevo Méjico
Potencia de salida óptica	correos	Temperatura máxima = 25 ℃	-	200	-	mW
Corriente umbral	ITH	Temperatura máxima = 25 ℃	-	45	70	mamá
Tensión de funcionamiento	VOP	POP= 200mW(CW)	-	-	2.5	V
Corriente de funcionamiento	yopuka	POP= 200mW(CW)	-	300	500	mamá
ancho de línea	Δλ	-	-	30	100	kilociclos
Relación de supresión del modo lateral	SMSR	-	-	40	-	dB
Relación de extinción de polarización	urgencias	-	18	-	-	dB
Temperatura. coeficiente de longitud de onda	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsabilidad MPD	IMON/POP	@-5V voltaje de polarización	1	-	30	µA/mW
Resistencia del termistor	RTH	-	9.5	10	10.5	KΩ

6. Especificaciones de fibra óptica:

Parámetros	Descripción
Tipo de fibra	PM980
tipo coleta	tubo suelto de 900μm
Longitud de la coleta	1,2 ± 0,1 m
Tipo de conector	FC/APC

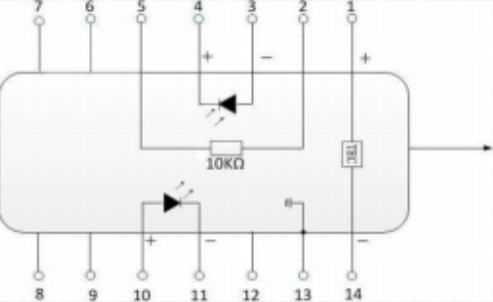

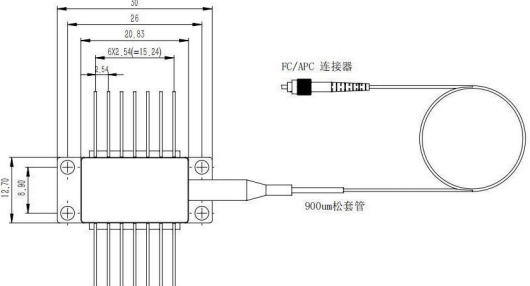

7. Dibujo del paquete y definición de PIN-OUT (Unidad: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tipo 2

ALFILER	Descripción	ALFILER	Descripción
1	TEC(+)	14	TEC(-)
2	termistor	13	Caso de tierra
3	Ánodo del monitor PD (-)	12	CAROLINA DEL NORTE
4	Cátodo del monitor PD (+)	11	Cátodo láser (-)
5	termistor	10	Ánodo láser (+)
6	CAROLINA DEL NORTE	9	CAROLINA DEL NORTE
7	CAROLINA DEL NORTE	8	CAROLINA DEL NORTE
