Descripción del Producto

El diodo láser mariposa DFB de 1064 nm y 200 mW es un láser de ancho de línea estrecho con un ancho de línea de 100 kHz y una potencia de salida de hasta 200 mW, que se usa ampliamente en fuentes semilla de láser de fibra y lidar.

Características del diodo láser mariposa DFB de 1064 nm y 200 mW

200 mW Alta potencia de salida;

Alta confiabilidad probada en campo;

Cable flexible de fibra Hi1060 SM o PM980-HP;

Paquete de mariposa de 14 pines;

Bomba de calor termoeléctrica interna y fotodiodo de monitorización;

Fiabilidad:Telcordia GR-468. RoHS

Aplicaciones del diodo láser mariposa DFB de 1064 nm y 200 mW:

Fuente semilla para láseres;

Espectroscopia;

Detección óptica.

Calificaciones máximas absolutas

Parámetro	Símbolo	Mín.	Máx.	Unidad
Tensión máxima de funcionamiento	V	-	2.5	V
Corriente máxima de funcionamiento	I	-	500	mamá
MPD voltaje inverso	VMPD	-	20	V
Tensión del refrigerador termoeléctrico	VTEC	-	4.8	V
Corriente termoeléctrica del refrigerador	ITEC	-	1.8	A
Temperatura de la caja operativa	TC	-20	60	℃
Temperatura de almacenamiento	TSTG	-40	85	℃
Humedad de almacenamiento	-	5	85	%RH
Descarga electrostática (ESD)	VESD	-	500	V
Temperatura de soldadura de plomo	PASO	-	260	℃
tiempo de soldadura de plomo	TIEMPO		10	segundo

Características electroópticas (temperatura del láser de 25 ℃):

Parámetro	Símbolo	Condición	Mín.	Tipo.	Máx.	Unidad
Longitud de onda central	λc	TL = 15 ~ 35 ℃ en sentido horario	1062	1064	1066	Nuevo Méjico
Potencia de salida óptica	correos	Temperatura máxima = 25 ℃	-	200	-	mW
Corriente umbral	ITH	Temperatura máxima = 25 ℃	-	45	70	mamá
Tensión de funcionamiento	VOP	PIO = 200 mA (CW)	-	-	2.5	V
Corriente de funcionamiento	yopuka	PIO = 200 mA (CW)	-	300	500	mamá
-3dB Ancho espectral	Δλ	-	-	0.03	-	Nuevo Méjico

Relación de supresión del modo lateral	SMSR	-	-	40	-	dB
Relación de extinción de polarización	urgencias	-	18	-	-	dB
Temperatura. coeficiente de longitud de onda	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsabilidad MPD	IMON/POP	@-5V voltaje de polarización	1	-	30	µA/mW
Resistencia del termistor	RTH	-	9.5	10	10.5	KΩ

Especificaciones de fibra óptica:

Parámetros	Descripción
Tipo de fibra	Hola1060 o PM980
tipo coleta	tubo suelto de 900μm
Longitud de la coleta	1,0 ± 0,1 m
Tipo de conector	FC/APC

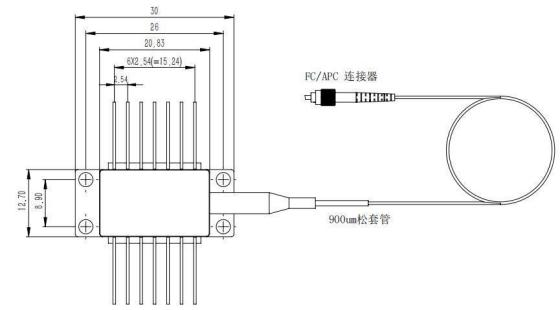

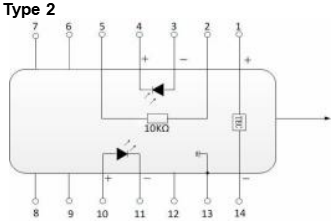

Dibujo del paquete y definición de PIN-OUT (Unidad: mm):

ALFILER	Descripción	ALFILER	Descripción
1	TEC(+)	14	TÉC(–)
2	termistor	13	Caso de tierra
3	Ánodo del monitor PD (-)	12	CAROLINA DEL NORTE
4	Cátodo del monitor PD (+)	11	Cátodo láser (-)
5	termistor	10	Ánodo láser (+)
6	CAROLINA DEL NORTE	9	CAROLINA DEL NORTE
7	CAROLINA DEL NORTE	8	CAROLINA DEL NORTE

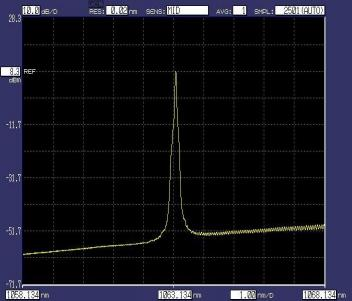

Espectro óptico típico

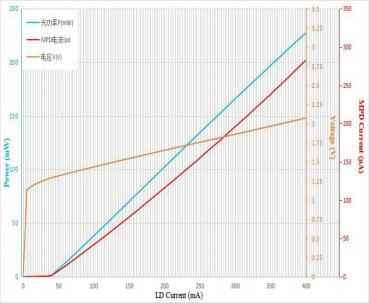

Espectro (Pop=200 mW, 25 ℃) Curvas de voltaje de corriente luminosa (25 ℃)

Información de pedido:

BFLD	-XXXX	-INCÓGNITA	XX	-XX	X
Tipo de láser	Longitud de onda	Potencia de salida	Tipo de fibra	Conector	PIN-OUT
DFB	1064: 1064nm	2 horas: 200 mW	SM: Hola1060PM: PM980	FA : FC/APCOtro	NULO: 14PIN Tipo 2 Personalizado (10PIN)

Por ejemplo: BFLD-1060-2HSM-FA (Información de pedido: diodo láser mariposa DFB de 1064 nm con potencia de salida de 200 mW y fibra SM Hi1060 con conector FC/APC, PIN-OUT es tipo 2).
