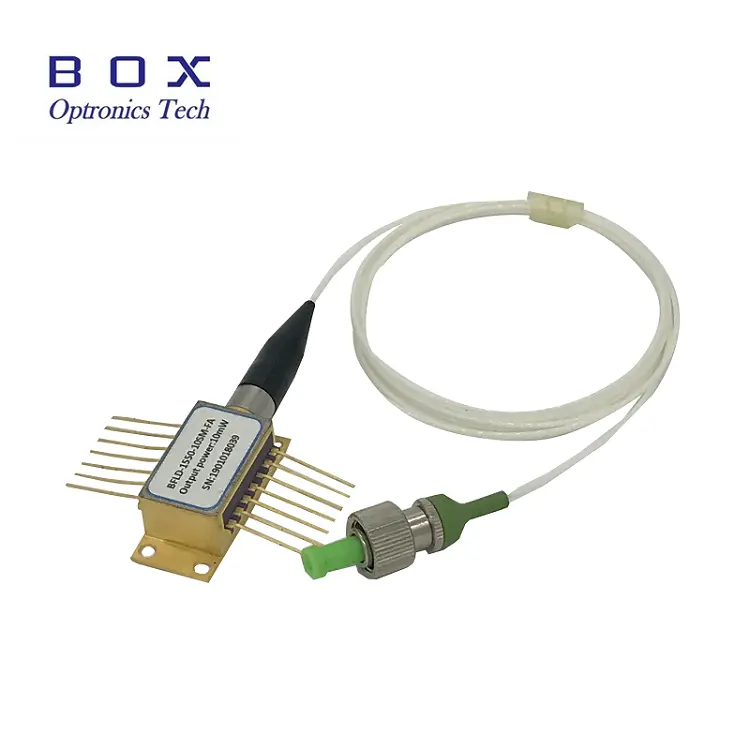

El diodo láser DFB de 1532,68 nm y 10 mW para el módulo de detección de acetileno C2H2 es un diodo láser rentable y altamente coherente. El chip de diodo láser DFB está empaquetado en un paquete de mariposa de 14 pines herméticamente sellado estándar de la industria con TEC, aislador y PD integrados.
El diodo láser DFB de 1532,68 nm y 10 mW para módulo de detección de acetileno C2h2 es un diodo láser rentable y altamente coherente. El chip de diodo láser DFB está empaquetado en un paquete de mariposa de 14 pines herméticamente sellado estándar de la industria con TEC, aislador y PD integrados.
Láser de retroalimentación distribuida (DFB) de pozo multicuántico (MQW) de alto rendimiento;
Paquete de mariposa de 14 pines estándar de la industria;
TEC incorporado y aislador óptico.
Sensores de fibra óptica;
detección de acetileno;
Fuentes láser.
| Parámetro | Símbolo | Condición | Mín. | Tipo. | Máx. | Unidad |
| Longitud de onda central | λc | TL = 15 ~ 35 ℃ en sentido horario | 1531.68 | 1532.68 | 1533.68 | Nuevo Méjico |
| Potencia de salida óptica | correos | - | 10 | - | - | mW |
| Corriente umbral | ITH | - | - | - | 20 | mamá |
| Corriente de funcionamiento | PIO | PO= 10 mW (CW) | - | - | 100 | mamá |
| Ancho de línea espectral | LW | - | - | 10 | megahercio | |
| Voltaje directo del láser | VF | Potencia de salida CW 10 mW | - | - | 2.5 | V |
| Monitorear la corriente oscura | IDENTIFICACIÓN | - | - | - | 0.2 | ua |
| Relación de supresión de modo lateral | SMSR | CW | 35 | 40 | - | V |
| Aislamiento óptico | - | 30 | - | - | dB | |
| Resistencia del termistor | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC actual | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| Voltaje TEC | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Coeficiente de temperatura de longitud de onda | Δλ/ΔT | Temperatura TEC de 15 ℃ a 35 ℃ | - | 0.09 | - | nm/℃ |
| Coeficiente de corriente de longitud de onda | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

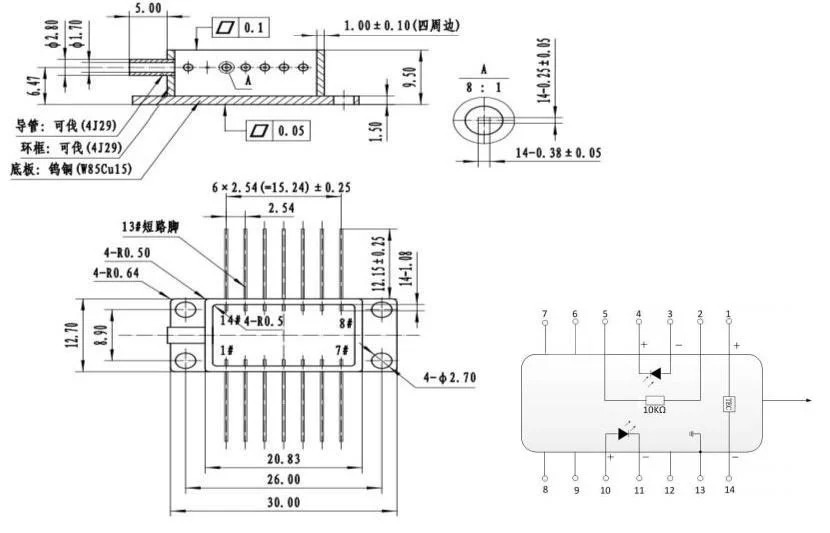

| ALFILER | Descripción | ALFILER | Descripción |
| 1 | termistor | 14 | CAROLINA DEL NORTE |
| 2 | termistor | 13 | Ánodo láser(+) |
| 3 | Cátodo LD(-) | 12 | Cátodo láser(-) |
| 4 | Ánodo PD (+) | 11 | Ánodo láser(+) |
| 5 | Cátodo PD(-) | 10 | CAROLINA DEL NORTE |
| 6 | TEC(+) | 9 | Caso de tierra |
| 7 | TÉC(– ) | 8 | Caso de tierra |

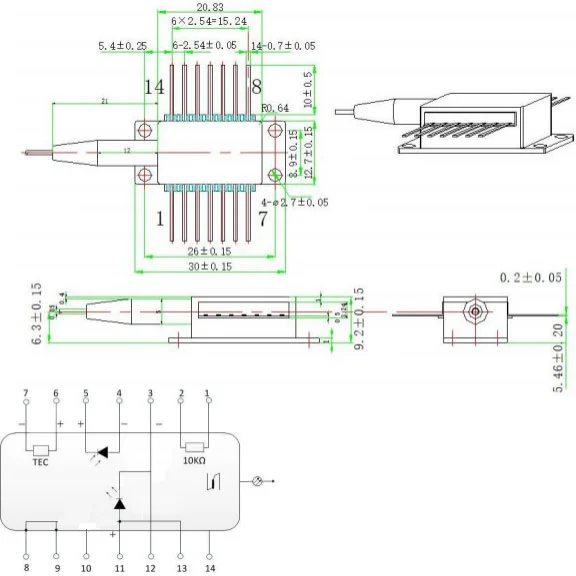

| ALFILER | Descripción | ALFILER | Descripción |
| 1 | TEC(+) | 14 | TÉC(– ) |
| 2 | termistor | 13 | Caso de tierra |
| 3 | Ánodo del monitor PD (-) | 12 | CAROLINA DEL NORTE |
| 4 | Cátodo del monitor PD (+) | 11 | Cátodo láser (-) |
| 5 | termistor | 10 | Ánodo láser (+) |
| 6 | CAROLINA DEL NORTE | 9 | CAROLINA DEL NORTE |
| 7 | CAROLINA DEL NORTE | 8 | CAROLINA DEL NORTE |
Todos los productos han sido probados antes del envío;
Todos los productos tienen de 1 a 3 años de garantía (después del período de garantía de calidad, se comienza a cobrar la tarifa de servicio de mantenimiento adecuada).
Apreciamos su negocio y ofrecemos una política de devolución instantánea de 7 días. (7 días después de recibir los artículos);
Si los artículos que compra en nuestra tienda no son de calidad perfecta, es decir, no funcionan electrónicamente según las especificaciones del fabricante, simplemente devuélvalos para su reemplazo o reembolso;
Si los artículos están defectuosos, notifíquenos dentro de los 3 días posteriores a la entrega;
Cualquier artículo debe devolverse en su estado original para calificar para un reembolso o reemplazo;
El comprador es responsable de todos los gastos de envío incurridos.
P: ¿Tiene otras longitudes de onda disponibles?
R: Podemos proporcionar longitud de onda de banda C o banda L.
P: ¿Puede hacer más con el poder?
R: Uno de 20 mW es opcional.
