La serie de productos del amplificador óptico (SOA) de semiconductores se usa principalmente para la amplificación de la señal óptica y puede aumentar significativamente la potencia óptica de salida. Los productos cuentan con una alta ganancia, bajo consumo de energía y mantenimiento de polarización, entre otras características, y son completamente procesables con tecnología controlable a nivel nacional.
La serie de productos del amplificador óptico (SOA) de semiconductores se usa principalmente para la amplificación de la señal óptica y puede aumentar significativamente la potencia óptica de salida. Los productos cuentan con una alta ganancia, bajo consumo de energía y mantenimiento de polarización, entre otras características, y son completamente procesables con tecnología controlable a nivel nacional.
● obturador de bloqueo de banda C+L o modulación;
● Figura de bajo ruido y baja dependencia de polarización;
● Módulo o paquete de benchtop.
● Compensación de pérdidas para la conexión y interruptor de fibra óptica;
● Redes ópticas de fibra WDM;
● MOPA (amplificador de potencia del oscilador maestro) láser.
| Parámetro | Unidad | Valores | Notas |
| Longitud de onda de funcionamiento | λpeak | 1560 nm | 25 ℃, pin = -10dbm |
| -3dB ganancia de ancho de banda | DL | > 120 nm | Pin = -10dbm |
| Potencia óptica de saturación | PMAX | 13dbm | If = 300MA, pin = 5dbm@1550nm |
| Pequeña ganancia de señal | SSG | 30dB | If = 300MA, pin = -25dbm@1550nm |
| Ganancia dependiente de la polarización | CEO | 6db | 25 ℃, si = 300 mA |
| Corriente operativa | SI | <500 mA | 25 ℃, IF = 300MA, PIN = -10DBM |
| Figura de ruido | NF | ≤7db | - |
| Apague la relación de extinción1 | IS1 | 55 | If = 300mA, if = 0mA, pin = 0dbm |
| Apague la relación de extinción22 | ER2 | 70 | If = 300MA, if = -5MA, pin = 0dbm |
| Conector | - | FC/APC | - |
| Tipo de fibra | - | SMF-28/PM1560 | - |
| Dimensiones | mm | 150 (W) × 125 (d) × 20 (h) | Módulo |
| Fuente de alimentación | V | DC 5V/4A, <15W | Módulo |
| Temperatura de funcionamiento | ℃ | -5 ~ +55 | - |
| Temperatura de almacenamiento | ℃ | -40 ~ +85 | - |

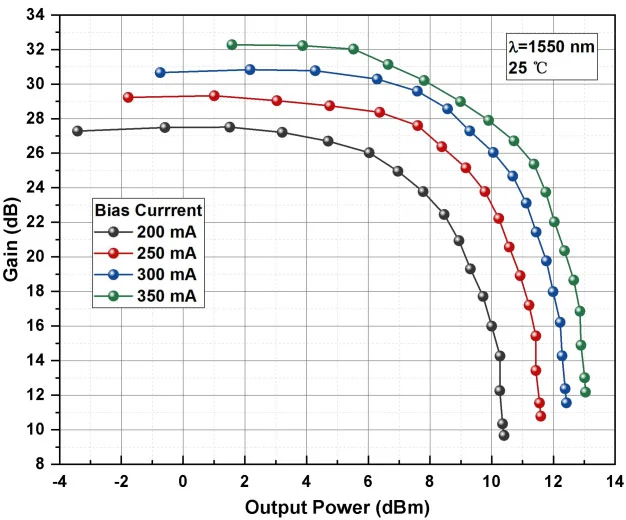

Ganancia vs. potencia de salida

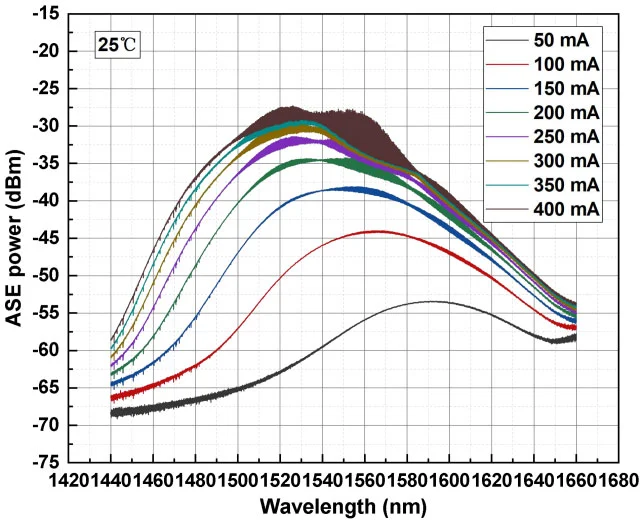

Ganar espectro
Ganancia vs. potencia de salida
Ganar espectro

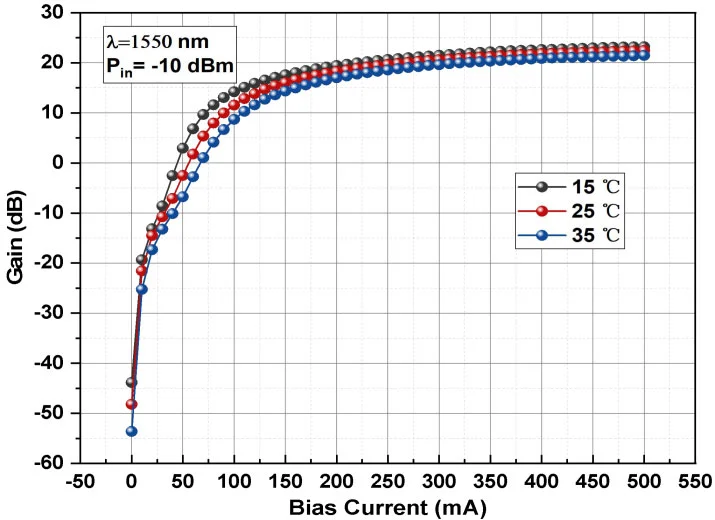

Ganar@temperatura diferente

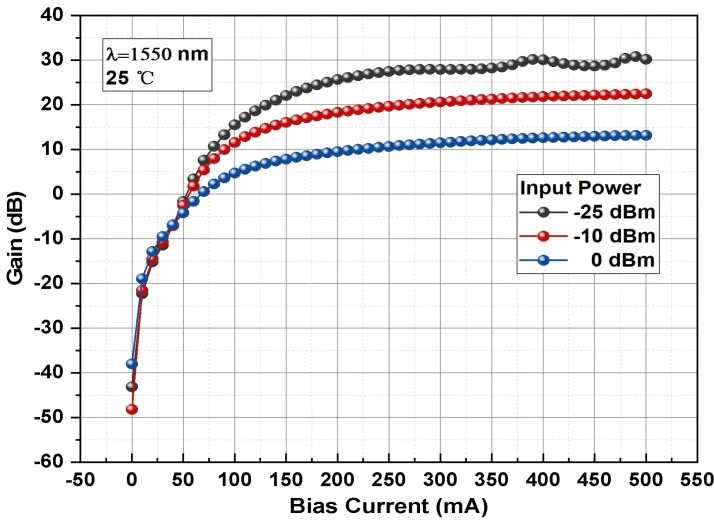

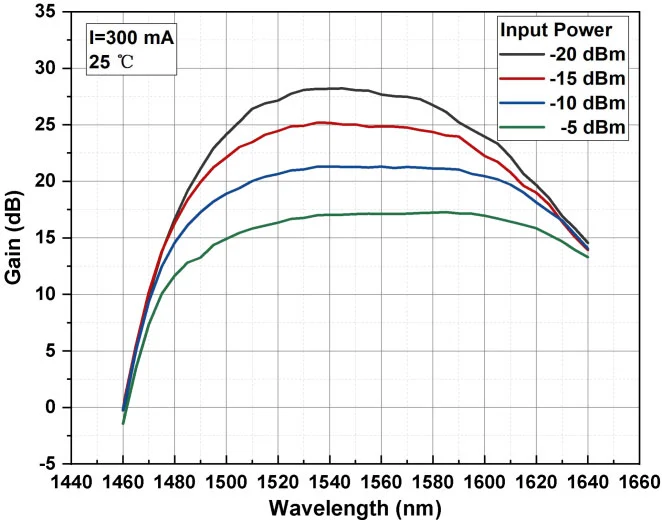

Ganar@diferentes potencia de entrada
Todos los productos han sido probados antes de enviarlo;
Todos los productos tienen 1 año de garantía (después del período de garantía de calidad comenzó a cobrar la tarifa de servicio de mantenimiento apropiado).
Agradecemos su negocio y ofrecemos una política de devolución instantánea de 7 días. (7 días después de recibir los artículos);
Si los artículos que compra en nuestra tienda no son de calidad perfeccionada, es decir, no trabajan electrónicamente a las especificaciones del fabricante, simplemente devuélvanos para que reemplazan o reembolsen;
Si los artículos son defectuosos, notifíquenos dentro de los 3 días posteriores a la entrega;
Cualquier artículo debe devolverse en su condición original para calificar para un reembolso o reemplazo;
El comprador es responsable de todo el costo de envío incurrido.
P: ¿Qué fibra de coleta puede proporcionar?
A: SMF-28 y PM1560. Si se necesitan otras fibras, consulte con nosotros.
P: No quiero un paquete de módulo.
R: El paquete 14pin BTF está disponible.
