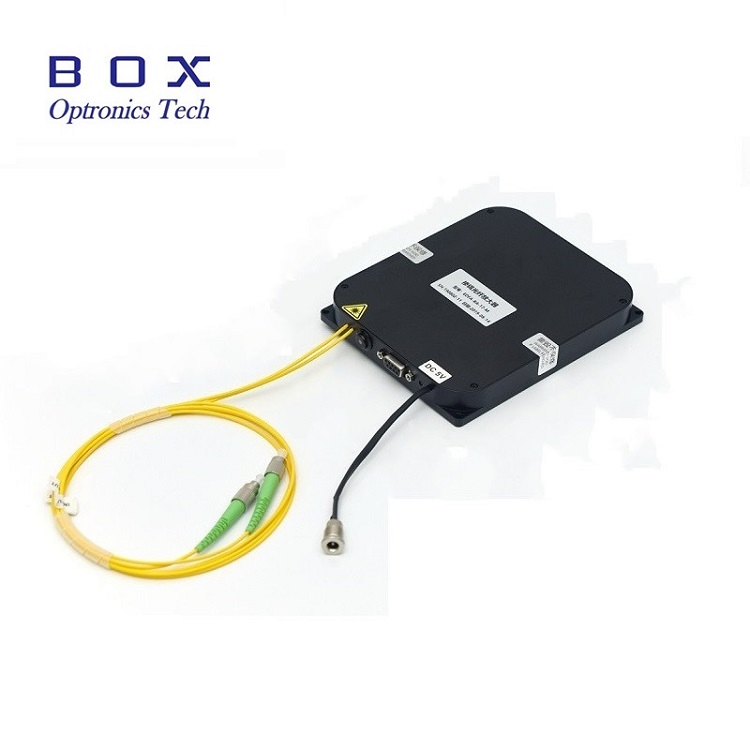

Un EDFA es un amplificador de fibra basado en elfibra dopada con erbioprincipio. Cuenta con ventajas, como un amplio rango de longitud de onda, alta ganancia de amplificación, bajo ruido y alta confiabilidad. Se usa ampliamente en sistemas de comunicación óptica.
Componentes EDFA
El EDFA consiste en una fibra dopada con erbio, una fuente de luz de la bomba, un divisor óptico y un acoplador. La fibra dopada con erbio es el núcleo de la EDFA. Es una fibra óptica dopada con un elemento y amplifica la señal óptica a través de la excitación de la fuente de luz de la bomba. La fuente de luz de la bomba es la fuente de energía del EDFA y es típicamente un láser semiconductor de 980 nm o 1480 nm. El divisor óptico separa la luz de la bomba y la luz de la señal, lo que les permite propagarse por separado dentro de la fibra dopada con erbio. El acoplador combina la luz de la bomba y la luz de la señal en la fibra dopada con erbio.
Principio operativo EDFA
Cuando la luz de la bomba pasa a través de una fibra dopada con erbio, los electrones en el elemento Erbium se excitan a un alto nivel de energía, colocando el elemento Erbium en un estado excitado. Cuando la luz de la señal pasa a través de la fibra dopada con erbio, el elemento Erbium excitado emite fotones hacia la luz de la señal, un fenómeno conocido como emisión estimulada. Esto aumenta la energía de la luz de la señal, amplificando así la luz de la señal. Específicamente, cuando los fotones de bomba y los fotones de señal se encuentran en la fibra dopada con erbium, intercambian energía, transfiriendo la energía de los fotones de la bomba a los fotones de señal. El elemento Erbium en la fibra dopada con erbio tiene una estructura de nivel de energía única que transfiere efectivamente la energía de los fotones de la bomba a los fotones de señal, amplificando así la luz de la señal. Además, en la fibra dopada con Erbium, los electrones del elemento Erbium permanecen en estado excitado por un tiempo muy corto, solo en el orden de nanosegundos, lo que hace que el proceso de amplificación sea extremadamente rápido.
Ventajas de EDFA
En comparación con otros amplificadores de fibra, EDFA ofrece las siguientes ventajas: 1. Rango de longitud de onda ancha: EDFA cubre las longitudes de onda de banda C y banda B, lo que las hace adecuadas para varios sistemas de comunicación óptica. 2. Alta ganancia de amplificación: EDFA puede lograr una ganancia de amplificación superior a 30 dB, con alta uniformidad de ganancia. 3. Bajo ruido: EDFA tiene una figura de bajo ruido, lo que permite la transmisión de fibra de larga distancia. 4. Alta confiabilidad: EDFA ofrece alta confiabilidad y una larga vida útil, que cumple con los requisitos de los sistemas de comunicación óptica.
