El láser de bomba de 980 nm utiliza una construcción plana con chip en subportier. El chip de alta potencia está sellado herméticamente en un paquete de mariposa de 14 pinzas sin epoxi y sin flujo y está equipado con un termistor, un refrigerador termoeléctrico y un diodo de monitor. El láser de la bomba de 980 nm utiliza la estabilización de FBG para "bloquear" la longitud de onda de emisión. Proporciona un espectro de banda estrecha sin ruido, incluso bajo cambios en la temperatura, la corriente de accionamiento y la retroalimentación óptica. Es una fuente de luz para un amplificador de fibra utilizado en redes de comunicación óptica. Los principales tipos de amplificadores de fibra óptica son EDFA y FRA.

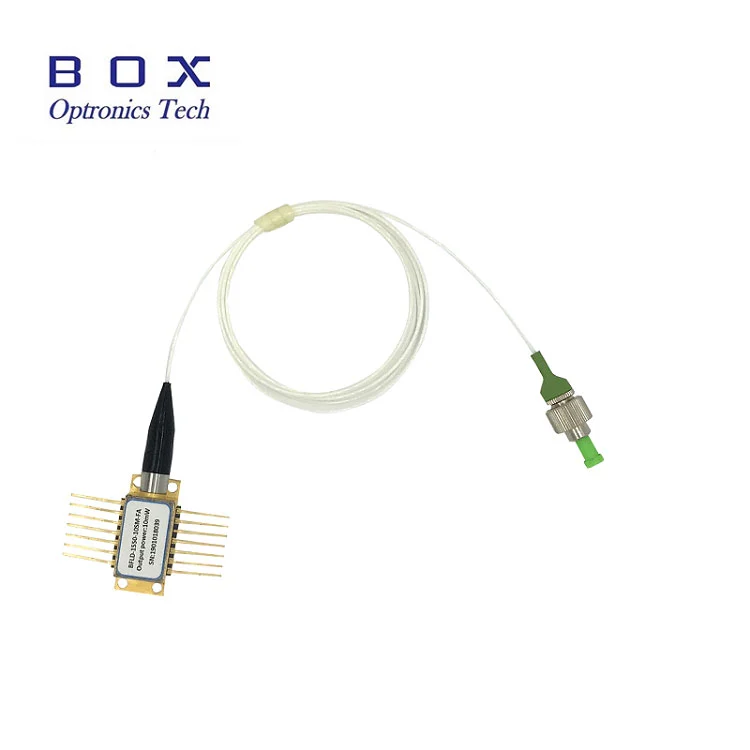

976 nm La rejilla del diodo láser de láser de bombas de 700MW se encuentra en la cola de fibra HI1060 para estabilizar la longitud de onda. Este diodo láser BTF de 14pin está disponible con una potencia de salida libre de Kink de hasta 700MW. La corriente de avance LD máxima es <1200MA. Su lata de coleta con un tubo suelto de 900um o solo hay fibra desnuda disponible.
● Potencia operativa sin torcedura de hasta 700MW;

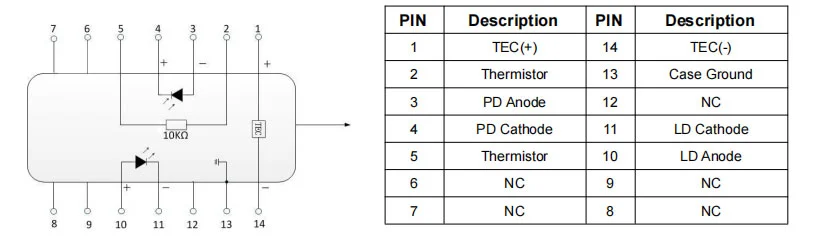

● Paquete de mariposa de 14 pinzas sin epóxico y sin flujo con fibra SM;
● Estabilización de rejilla de fibra Bragg;
● Selección de longitud de onda disponible;
● Enfriador termoeléctrico integrado, termistor y monitoreo del diodo.
● Multiplexación de división de longitud de onda densa (DWDM) Amplificadores de fibra dopada con dopación Erbium (EDFA);
● Las arquitecturas EDFA de recuento de bombas reducidas;
● Televisión por cable de muy larga distancia (CATV) Trunks y distribución de recuento de nodos muy alta.
| Parámetro | Símbolo | Mínimo | Típ. | Max. | Unidad | Notas |
| Corriente umbral de LD | Con todo | - | 60 | 100 | mamá | CW |
| Potencia de salida | PF | - | - | 700 | MW | If (bol) <1000mA |
| Corriente hacia adelante LD | SI | - | 1100 | 1200 | mamá | PF = potencia nominal |
| Potencia libre de torcedura | Pkink | 450 | - | - | MW | > = 1.2*potencia nominal |
| Corriente gratuita de Kink | Ikink | > = 1.2*if (bol) | mamá | [1] | ||
| LD Voltaje hacia adelante | VF | - | - | 2.5 | V | PF = potencia nominal |
| Longitud de onda central | LC | 973 | 974 | 975 | Nuevo Méjico | Pico, PF = potencia nominal |
| LC | 975 | 976 | 977 | |||
| Giro de longitud de onda máxima | △ λp/△ Pargo | - | - | 0.02 | nm/℃ | T: Temp. FBG. |
| Ancho del espectro | △ λ | - | - | 1 | Nuevo Méjico | Rms@-13db |
| Estabilidad del espectro | -0.5 | - | 0.5 | Nuevo Méjico | PF = potencia nominal, t = 60S | |
| Monitorear la capacidad de capacidad | VACUNACIÓN | - | 8 | 20 | fue / MW | VPD = 5V, PF = potencia nominal |
| Monitorear la estabilidad de la capacidad de respuesta | - | - | 20% | - | @Todas la temperatura de funcionamiento | |
| Monitorear la corriente oscura | IDENTIFICACIÓN | - | - | 50 | n / A | VPD = 5V |
| Corriente TEC | ITEC | - | - | 2 | A | Tcase = 75 ℃ |
| Voltaje de TEC | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| Consumo de energía modual TEC | P | - | - | 5 | W | Tcase = 75 ℃ |
| Estabilidad de potencia> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
db | Peak-to-peak, t = 60s, muestreo de DC a 50kHz, TC = 25 ℃ |
| Error de seguimiento | El | -0.5 | - | 0.5 | db | Tc = -5 ~ 75 ℃, referido a [2] |
| Resistencia al termistor | Rth | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistor B constante | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Todos los productos han sido probados antes de enviarlo;
Todos los productos tienen 1-3 años de garantía (después del período de garantía de calidad comenzó a cobrar la tarifa de servicio de mantenimiento apropiado).
Agradecemos su negocio y ofrecemos una política de devolución instantánea de 7 días. (7 días después de recibir los artículos);
Si los artículos que compra en nuestra tienda no son de calidad perfeccionada, es decir, no trabajan electrónicamente a las especificaciones del fabricante, simplemente devuélvanos para que reemplazan o reembolsen;
Si los artículos son defectuosos, notifíquenos dentro de los 3 días posteriores a la entrega;
Cualquier artículo debe devolverse en su condición original para calificar para un reembolso o reemplazo;
El comprador es responsable de todo el costo de envío incurrido.
P: ¿Qué tipo de conector puedo elegir?
A: FC/ APC; SC/ APC; sin conector ...
P: ¿Está disponible el tubo suelto?
R: Box Optronics puede proporcionar el tubo suelto de 900um para proteger la fibra de cola.
