Descubra el rendimiento incomparable del módulo de diodo láser de bomba mini enfriado por mariposa de 980 nm y 10 pines de Box Optronics: su solución definitiva para bombeo de alta potencia y longitud de onda estable en sistemas DWDM EDFA y CATV de larga distancia. Diseñado con estabilización FBG avanzada, este módulo herméticamente sellado bloquea la emisión con precisión a 974 nm o 976 nm, brindando una salida sin torceduras de hasta 600 mW incluso con temperaturas y corrientes de accionamiento variables. Su TEC, termistor y diodo de monitor integrados garantizan un error de seguimiento y una estabilidad de energía excepcionales, mientras que el paquete de mariposa de 10 pines sin epoxi con fibra SM/PM garantiza un funcionamiento confiable y sin ruido. Diseñado para integradores de sistemas e ingenieros de redes que exigen un control del espectro sin concesiones y las potencias más altas disponibles, este módulo reduce drásticamente el número de bombas, reduce la complejidad de la refrigeración y extiende la vida útil del amplificador. Confíe en Box Optronics para cumplir con Telcordia GR-468 y seleccionar longitudes de onda personalizadas, porque cada milivatio importa en sus redes ópticas de próxima generación. Haga su pedido ahora para mejorar su infraestructura con tecnología de bombeo comprobada y lista para el campo que ofrece un rendimiento constante de -20 °C a 75 °C.

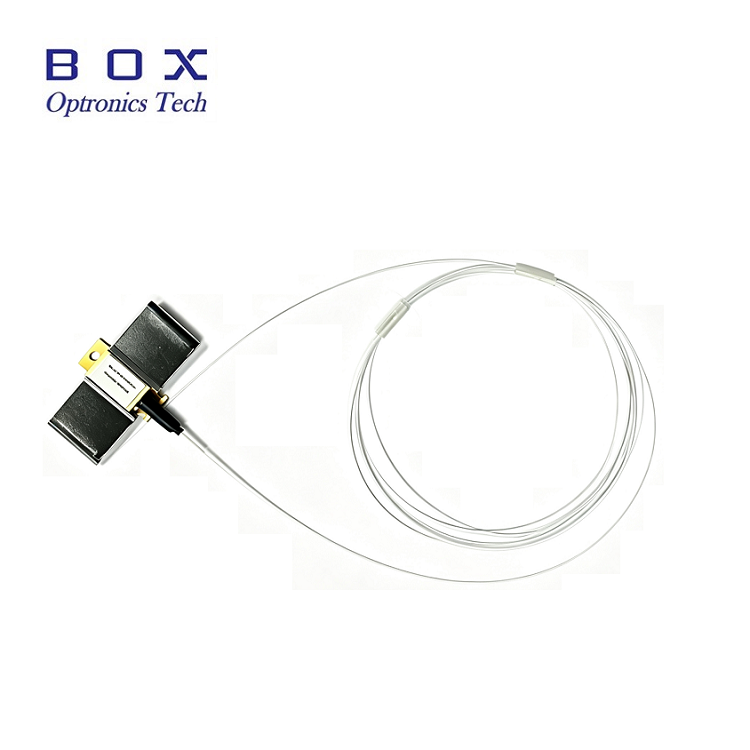

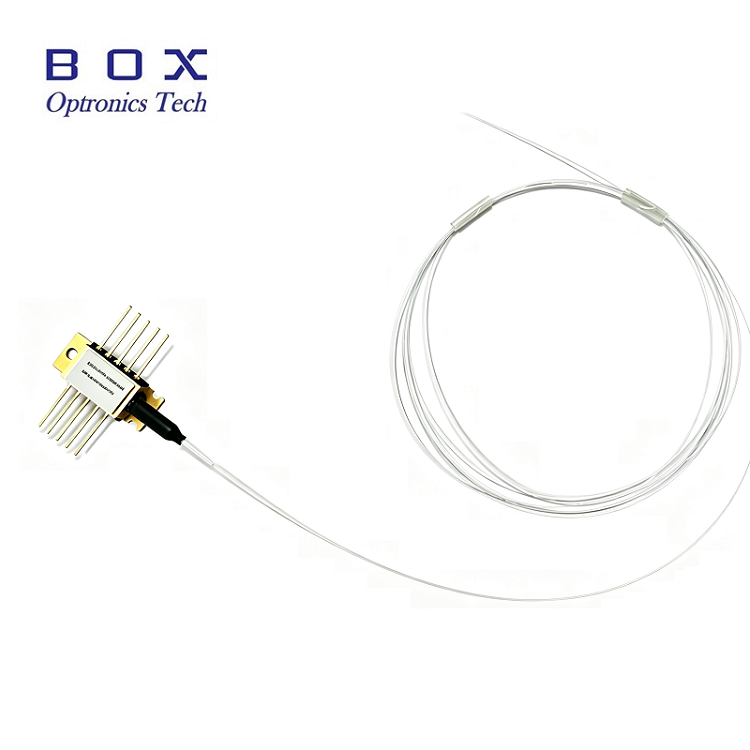

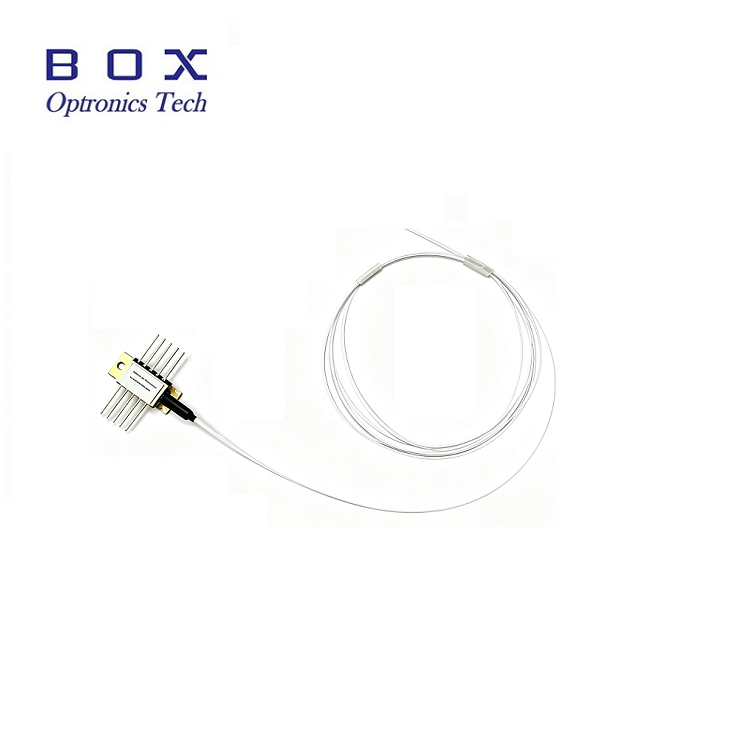

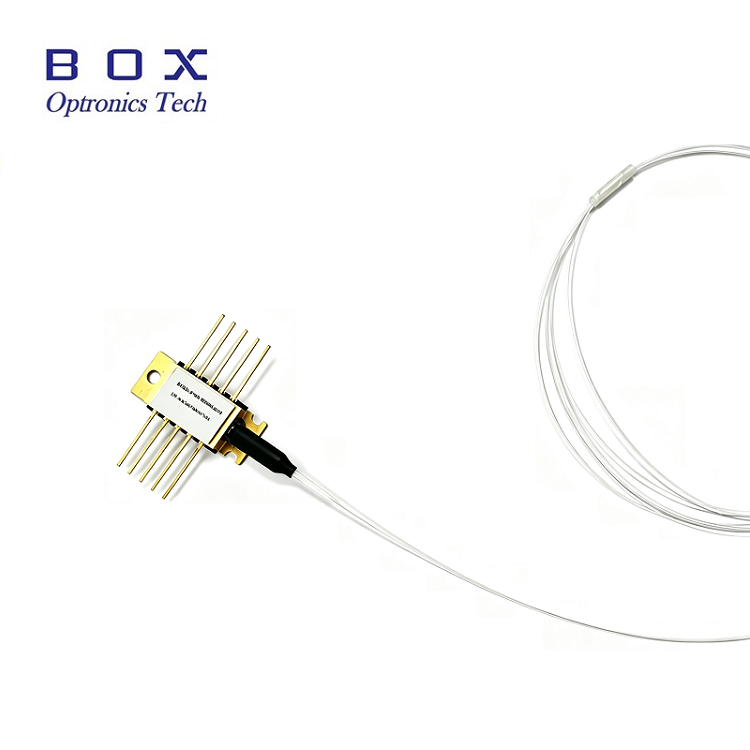

El módulo de diodo láser con bomba enfriada por mini mariposa de 980 nm y 10 pines está sellado herméticamente en un paquete de mariposa de 10 pines sin epoxi ni fundente y cuenta con un termistor, un refrigerador termoeléctrico y un diodo de monitor incorporado.
El módulo de diodo láser con bomba enfriada por mini mariposa de 980 nm y 10 pines utiliza estabilización FBG para "bloquear" la longitud de onda de emisión. Proporciona un espectro de banda estrecha sin ruido, incluso ante cambios de temperatura, corriente de accionamiento y retroalimentación óptica. La selección de longitud de onda está disponible para aplicaciones que requieren el mayor rendimiento en control de espectro con las potencias más altas disponibles. Este módulo cumple con lo descrito en el requisito Telcord ia GR-468-CORE.
Potencia de funcionamiento sin torceduras 400 mW o 600 mW;
paquete mariposa de 10 PINes con fibra SM Hi1060 o PM980;
Estabilización de rejilla de fibra de Bragg, selección de longitud de onda disponible;
Enfriador termoeléctrico integrado, termistor y diodo monitor.
Multiplexación por división de longitud de onda densa(DWDM); amplificadores de fibra dopada con erbio(EDFA);
Arquitecturas EDFA con recuento de bombas reducido;
Troncales de televisión por cable (CATV) de muy larga distancia y distribución de muy alto número de nodos.
| Parámetro | Símbolo | Mín. | Tipo. | Máx. | Unidad | Notas |
| Temperatura de la caja operativa | TCASE | -20 | - | 75 | ℃ | - |
| Temperatura de almacenamiento | TSTG | -40 | - | 85 | ℃ | 2000 horas |
| LD Corriente directa | SI | - | - | 1100 | mamá | - |
| LD Corriente inversa | IR | - | - | 10 | ua | - |
| LD Tensión inversa | realidad virtual | - | - | 2 | V | - |
| PD Corriente directa | IPD | - | - | -10 | mamá | - |
| PD Tensión inversa | VPD | - | - | 20 | V | - |
| TEC actual | ITEC | - | - | 2 | A | - |
| Voltaje TEC | VTEC | - | - | 3.0 | V | - |
| Radio de curvatura de la fibra | - | 30 | - | - | milímetros | - |
| Humedad relativa | RH | 0 | - | 95% | - | Sin condensación |
| Tiempo de soldadura de plomo | - | - | - | 10 | Segundo | 260℃ |
| Fuerza de tracción axial de la fibra | - | - | - | 5 | N | - |
| Fuerza de tracción lateral de la fibra | - | - | - | 2.5 | N | - |
| Parámetros | Símbolo | Mín. | Tipo. | Máx. | Unidad | Notas |
| LD Umbral de corriente | ITH | 90 | 110 | mamá | CW | |
| Potencia de salida | FP | 400 | mW | Si(BOL)<900mA | ||
| 600 | Si(BOL)<1000mA | |||||
| LD Corriente directa | SI | 1200 | mamá | PF=Potencia nominal | ||
| Poder sin torceduras | PKINK | 700 | mW | >= 1,2*Potencia nominal | ||
| Corriente libre de torceduras | IKINK | >= 1.2*Si(BOL) | mamá | [1] | ||
| LD Tensión directa | VF | 2.5 | V | PF=Potencia nominal | ||
| Longitud de onda central | λC | 973 | 974 | 975 | Nuevo Méjico | Pico, PF = potencia nominal |
| 975 | 976 | 977 | ||||
| Giro de longitud de onda máxima | △λp/△Tamb | 0.02 | nm/℃ | T: Temperatura FBG. | ||
| Ancho del espectro | △λ | 2 | Nuevo Méjico | RMS@-13dB | ||
| Estabilidad del espectro | -0,5 | 0.5 | Nuevo Méjico | PF=Potencia nominal,t=60s | ||
| Supervisar la capacidad de respuesta | MI/PF | 1 | 20 | uA/mW | VPD=5V,PF=Potencia nominal | |
| Supervisar la estabilidad de la capacidad de respuesta | 20% | @Toda temperatura de funcionamiento | ||||
| Monitorear la corriente oscura | IDENTIFICACIÓN | 50 | n / A | VPD=5V | ||
| TEC actual | ITEC | 1.5 | A | TCASE=75℃ | ||
| Voltaje TEC | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC Consumo de energía modular | P | 5 | W | TCASE=75℃ | ||
| Estabilidad de potencia >20mW 10-20mW3,5-10mW | 0.20.51 | dB | Pico a pico, t = 60 s, muestreo de CC a 50 kHz, TC = 25 ℃ | |||
| Error de seguimiento | TE | -0,5 | 0.5 | dB | TC = -5 ~ 75 ℃, referido a [2] | |
| Resistencia del termistor | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG=25℃ |
| Termistor B constante | BTH | 3900 | k | TSTG=25℃ | ||
Notas:
[1] La corriente de torcedura se define como la corriente cuya desviación de la pendiente de luz versus corriente (dL/dI) de un ajuste lineal es superior a +/-50%, Pkink>= 1,2*Potencia nominal, Ikink>=If(BOL)*1,2
[2] El error de seguimiento se define a una temperatura determinada del caso, es el cambio en la potencia de la fibra, a una corriente de monitor constante, en relación con el valor medido en el caso 25 ℃

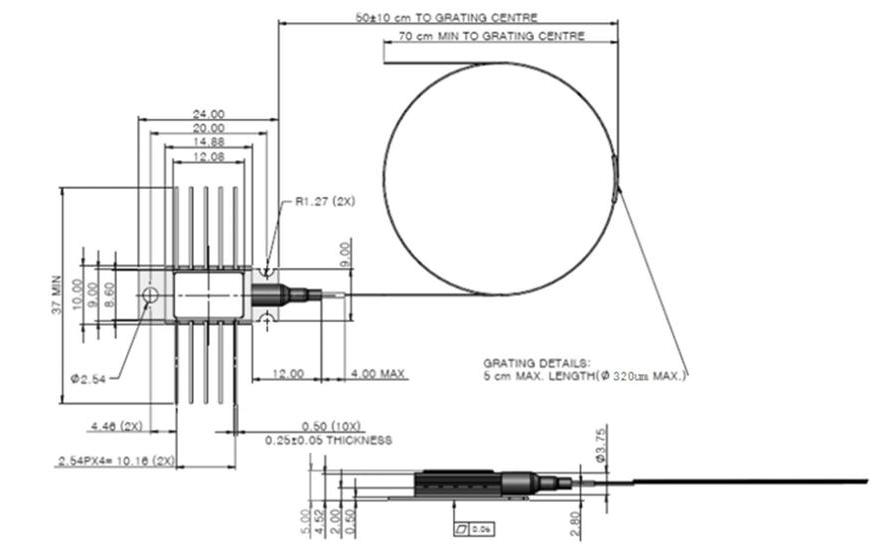

| Parámetros | Descripción |
| Tipo de fibra | Fibra Hi1060 o PM980 |
| tipo coleta | Fibra desnuda |
| Longitud de la coleta | 2,0 ± 0,2 m |
| Tipo de conector | Sin |
| ALFILER | Descripción | ALFILER | Descripción |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | termistor | 9 | Caso de tierra |
| 3 | PDAnodo | 8 | CAROLINA DEL NORTE |
| 4 | Cátodo PD | 7 | Cátodo LD |
| 5 | termistor | 6 | Ánodo LD |
| BFLD | -XXXF | -XX | XX | -INCÓGNITA | XX | X |
| Láser | Longitud de onda | Potencia de salida | Tipo de fibra | Paquete | Tipo de conector | tubo suelto |
| BombaLáser | 974: 974 nm 976: 976 nm | 4H: 400mW6H: 600mW | SM: Modo únicoPM: Mantenimiento de polarización | -H: 10PINNulo: 14PIN | FA : FC/APCSA : SC/APCN0: Nulo | Nulo: Fibra desnuda 1: Tubo suelto |
